BRÛLEUR ECOS 130 kW NOUVEAUTÉ

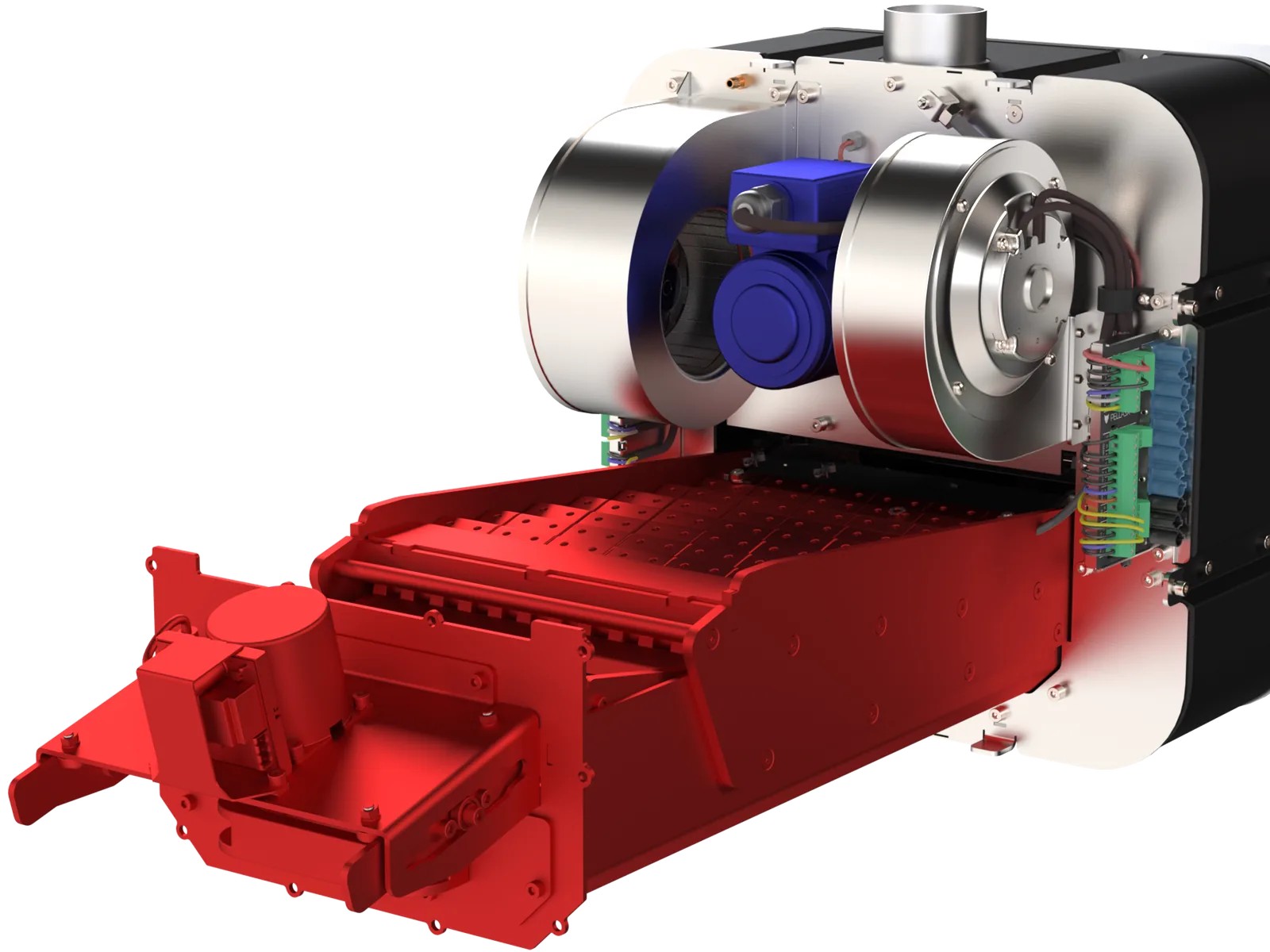

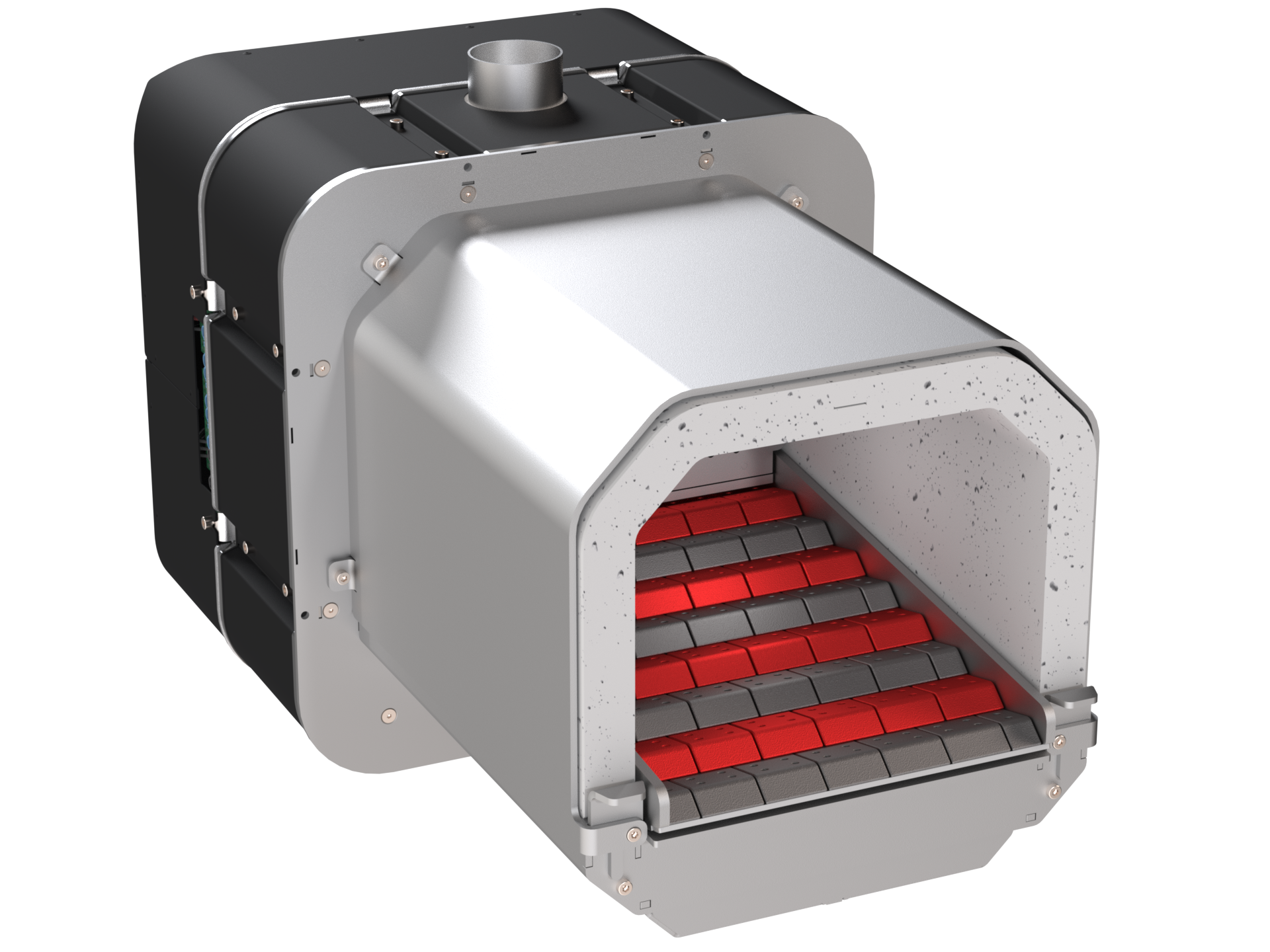

Brûleur à granulés avec grille à gradins InCroX® et système Easy Clean-Out. La conception de la grille combinée à ECOS assure une évacuation efficace des cendres et des conditions de combustion stables en fonctionnement continu. Solution dédiée aux chaufferies commerciales et industrielles de moyenne puissance. Pour chaudières de Classe 5 Ecodesign, rendement jusqu'à 99 %.
Plage de puissance
de 39 à 130 kW
Komora spalania
Powietrze i paliwo
Elektronika i sterowanie
Bezpieczeństwo
Montaż i konserwacja
Specyfikacja
Specyfikacja
| Moc minimalna | 39 kW |
|---|---|
| Moc maksymalna | 130 kW |
| Sprawność spalania | do 99% |
| Klasa Ecodesign | Class 5 |
| Kompatybilne paliwa | granulés de bois A1 d'un diamètre de 6-8 mm, granulés de basse qualité 6-8 mm |
| Maks. zużycie paliwa | 29.79 kg/h |
| Masa palnika | 60 kg |
| Okno montażowe | □ 300 mm |
| Min. głębokość komory | ≥930 mm |
| Podciśnienie w komorze | 35 Pa |
| Pobór mocy — praca | 166 W |
| Pobór mocy — rozpalanie | 466 W |
| Długość podajnika zewnętrznego | 2.0 – 5.0 m |
| Zasilanie | 230 V AC / 50 Hz |

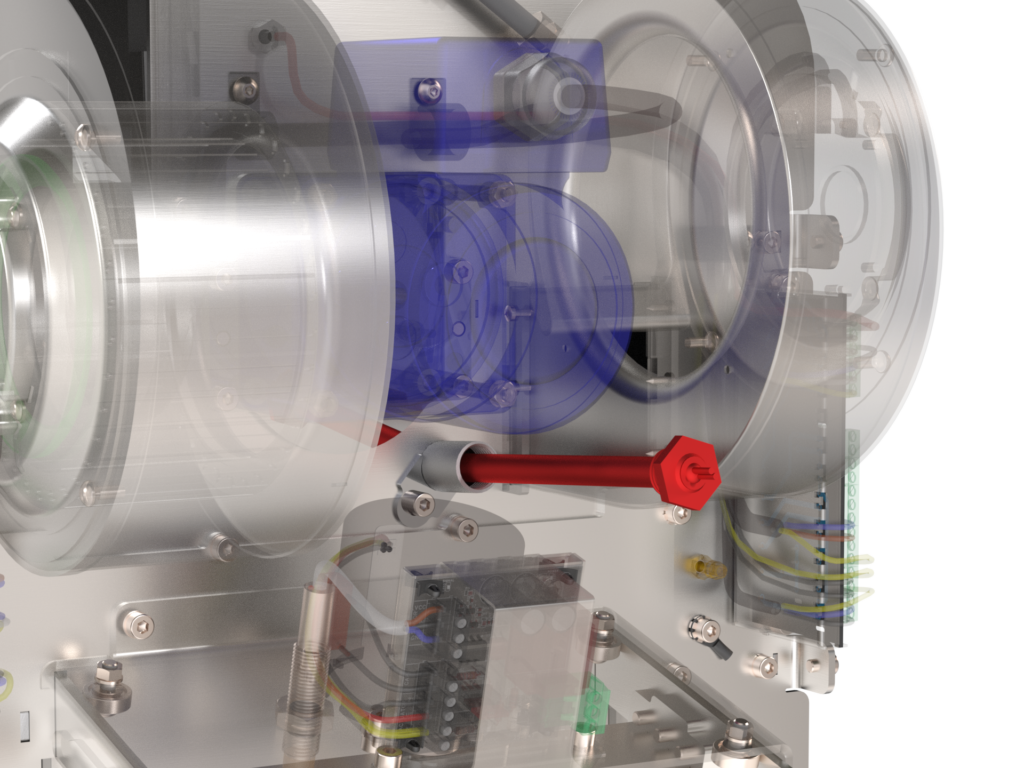

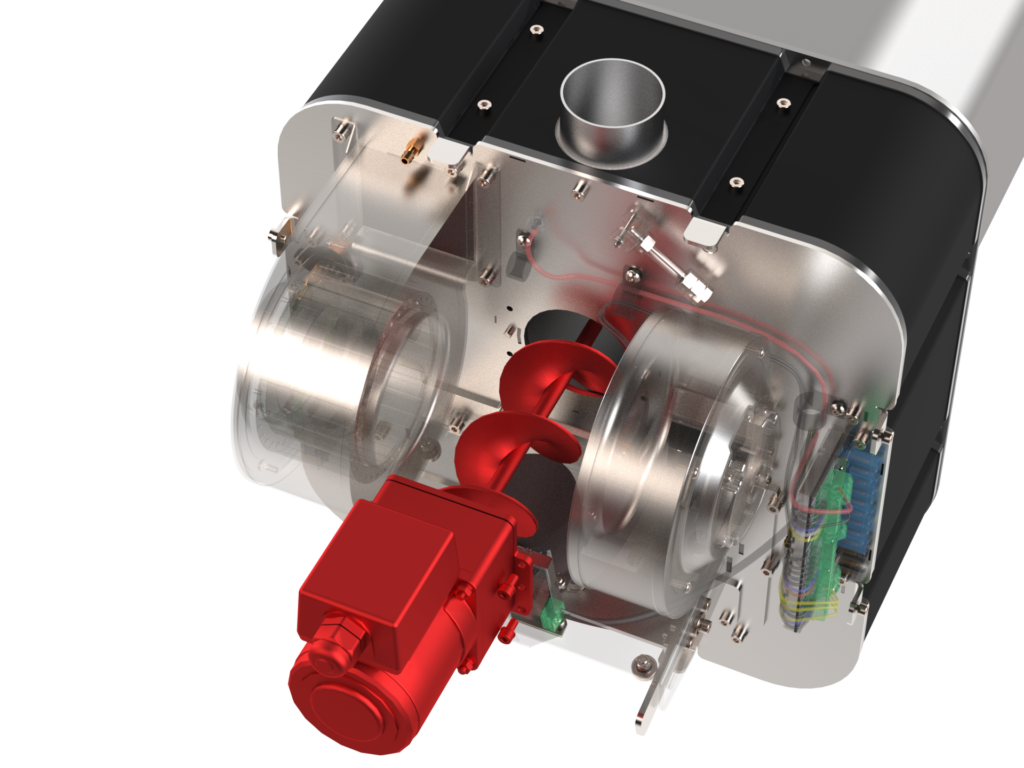

| Technologie | Système de combustion en surpression, InCroX®, Easy Clean-Out System, Ventilateur EC, X.Board System, X.Gnite System, Régulateur S.Control, Système de montage rapide, Multistage Grate System, Contrôle de la position de la grille, Nettoyage sans démontage, X.Plug System, Système de remplacement rapide de l'allumeur, Goulotte avec barrière coupe-feu, Insert céramique réfractaire, Alimentateur interne |
wymiary
Dimensions
Dimensions du brûleur E130 [mm]
| Repère | Dimension [mm] | Description |
|---|---|---|
| A | 657 | longueur totale |
| B | 302 | longueur de la chambre de combustion |
| C | 280 | hauteur extérieure de la chambre |
| D | 270 | largeur de la chambre (vue de face) |
| E | 360 | largeur totale du brûleur |
| F | 390 | hauteur totale du brûleur |
Dimensions de montage E130 [mm]
| Repère | Dimension [mm] | Description |
|---|---|---|
| E | 360 | largeur totale du brûleur |
| G | 300 | largeur de l’ouverture de montage |
| H | 345 | diagonale de l’ouverture de montage |
| J | 100 | marge depuis le bord du carter |
zestaw
Ensemble
L’ensemble comprend :
- Brûleur Revo EC 16 kW avec chambre de combustion rotative InCroX®
- Régulateur S.Control
- Alimentateur externe
