Gamme ECOS Industrial

BRÛLEUR ECOS 500kW NOUVEAUTÉ

Brûleur à granulés industriel — le plus grand de la gamme ECOS Industrial. La grille mobile à segments (Walking Grate System) assure une évacuation efficace des cendres et des mâchefers ainsi qu'un fonctionnement continu. Combustion de granulés de qualité variable. Solution destinée aux grandes centrales thermiques, aux sites industriels et aux chaufferies commerciales nécessitant un fonctionnement continu. Pour chaudières Classe 5 Ecodesign, rendement jusqu'à 99%.

Plage de puissance
de 150 à 500 kW

Palnik pelletowy PellasX ECOS Industrial 500 kW

Komora spalania

Contrôle de la position de la grille

La continuité du fonctionnement ininterrompu du brûleur dépend directement du mode et de la fréquence de fonctionnement de la grille à gradins. Le contrôle de la position de la grille est assuré par un capteur spécial.
Czytaj więcej o technologii
PellasX ECOS 200 - Easy Clean-Out System, modułowy ruszt wyciągany

Easy Clean-Out System

Système de grille mobile qui assure une évacuation efficace des cendres. L'ensemble de la section de la grille constitue un module extractible, ce qui accélère considérablement l'inspection, le nettoyage et la maintenance.
Czytaj więcej o technologii
Material InCroX PellasX

InCroX®

InCroX est un alliage réfractaire à haute teneur en chrome, résistant à la corrosion à haute température. Sa structure homogène sans soudures garantit la durabilité. Dans les brûleurs Revo, il est utilisé comme acier moulé (chambre de combustion rotative), et dans ECOS et ECOS Industrial comme fonte (plaques de grille).
Czytaj więcej o technologii
PellasX - spalanie nadciśnieniowe_BLACK_2

Système de combustion en surpression

Système d'alimentation en air centralisé vers la chambre de combustion afin d'augmenter l'efficacité de la combustion et la sécurité. L'air accroît la rotation de la flamme et l'utilisation d'un tube de Venturi réduit le risque de retour de flamme.
Czytaj więcej o technologii

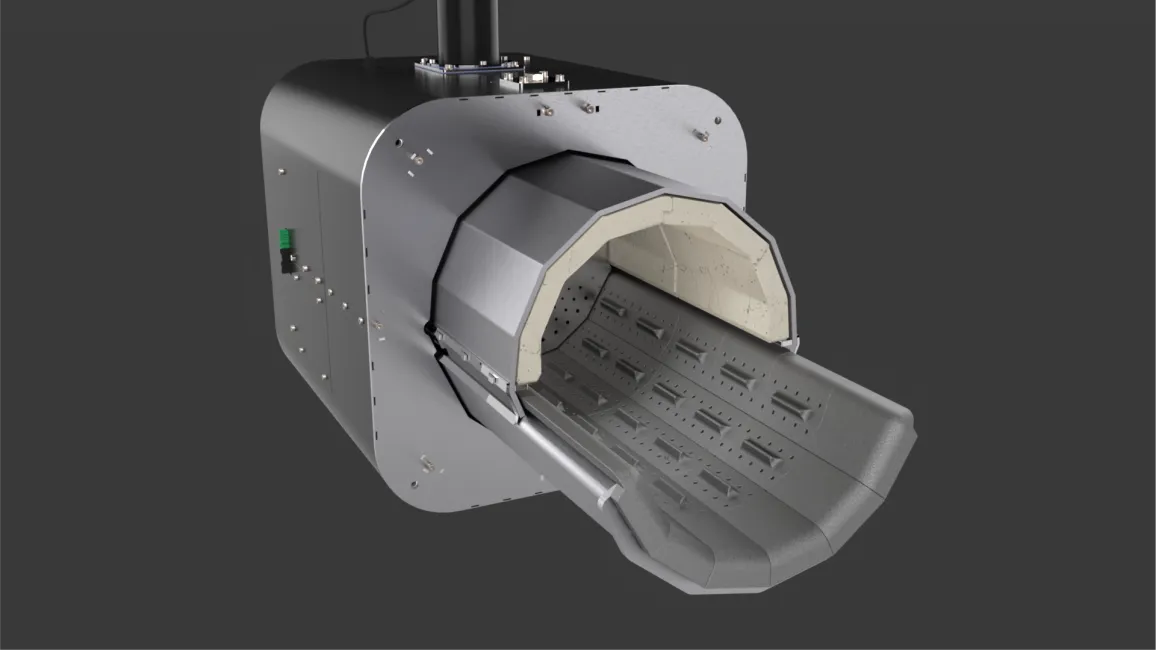

System Walking Grate w palniku PellasX ECOS Industrial - animacja rusztu

Walking Grate System

Grille mobile segmentée à mouvement indépendant des sections, qui évacue efficacement les cendres et le mâchefer. Elle permet la combustion de granulés de qualité inférieure ainsi qu'un fonctionnement continu sans interruption pour le nettoyage.
Czytaj więcej o technologii
PellasX - X.Gnite System_3

X.Gnite System

Allumage automatique du combustible utilisé dans toutes les gammes de brûleurs PellasX. Il assure un démarrage répétable et fiable du cycle de fonctionnement du brûleur sans intervention de l'utilisateur.
Czytaj więcej o technologii

Powietrze i paliwo

Ventilateur EC

Le moteur à courant continu sans balais à commande électronique garantit une faible consommation d'énergie, un fonctionnement silencieux ainsi qu'une régulation fluide et précise de la vitesse de rotation — avec une consommation d'énergie nettement inférieure à celle des ventilateurs AC traditionnels
Czytaj więcej o technologii

Elektronika i sterowanie

Sterownik S.Control — panel dotykowy

Régulateur S.Control

Régulateur avancé de brûleur, responsable du contrôle précis de l'alimentation en combustible, du fonctionnement des ventilateurs, de l'allumage et des systèmes de sécurité. Il optimise le processus de combustion en temps réel.
Voir le régulateur S.Control
PellasX ECOS 200 - X.Board System 12-pinowy z listwami zaciskowymi

X.Board System

Combinaison de la fiche sécurisée du brûleur avec des borniers pratiques pour le raccordement de tous les composants du brûleur — facilite l'installation et la maintenance.
Czytaj więcej o technologii
PellasX - wtyczka x.plug

X.Plug System

Conception exclusive d'une fiche de brûleur sécurisée, développée et fabriquée uniquement pour PellasX. Fonctionne avec le X.Board System (carte de raccordement) pour former un module électrique complet du brûleur.
Czytaj więcej o technologii

Bezpieczeństwo

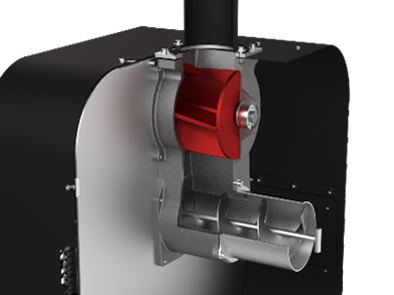

ECOS Industrial zawór celkowy z niezależnym napędem

Barrière coupe-feu (ECOS Industrial)

La vanne alvéolaire étanche à entraînement indépendant assure un haut niveau de sécurité de fonctionnement du brûleur — elle empêche le retour de flamme.
Czytaj więcej o technologii

Montaż i konserwacja

Nettoyage sans démontage

Une trappe de visite spéciale dans les brûleurs ECOS permet d'aspirer facilement les cendres sous la grille du brûleur sans devoir démonter le brûleur lui-même.
Czytaj więcej o technologii
PellasX Revo - klipsy montażowe systemu Quick Assembly do szybkiego montażu palnika

Système de montage rapide

L'utilisation de fixations à pinces permet un montage et un démontage rapides du brûleur sur une bride d'écartement dédiée.
Czytaj więcej o technologii
ECOS igniterr removal

Système de remplacement rapide de l'allumeur

L'allumeur X.Gnite est conçu pour être facilement remplacé. Le système de montage/démontage rapide élimine le besoin de démonter le brûleur lors du remplacement de l'élément d'allumage.
Czytaj więcej o technologii
Specyfikacja

Specyfikacja

Moc minimalna 150 kW
Moc maksymalna 500 kW
Sprawność spalania do 99%
Klasa Ecodesign Class 5
Kompatybilne paliwa granulés de bois A1 de diamètre 6-8 mm, granulés de qualité inférieure 6-8 mm
Maks. zużycie paliwa 114.58 kg/h
Masa palnika 200 kg
Okno montażowe Ø 410 mm
Min. głębokość komory ≥1500 mm
Podciśnienie w komorze 65 Pa
Pobór mocy — praca 407 W
Pobór mocy — rozpalanie 707 W
Długość podajnika zewnętrznego 2.0 – 5.0 m
Zasilanie 230 V AC / 50 Hz
Technologie Système de combustion en surpression, Walking Grate System, InCroX®, Easy Clean-Out System, Ventilateur EC, X.Board System, X.Gnite System, Régulateur S.Control, Système de montage rapide, Contrôle de la position de la grille, Nettoyage sans démontage, X.Plug System, Système de remplacement rapide de l'allumeur, Barrière coupe-feu (ECOS Industrial)
wymiary

Dimensions

Dimensions du brûleur E70 [mm]

Brûleur PellasX ECOS E70 - dimensions vue de côté
Brûleur PellasX ECOS E70 - dimensions vue de face
Repère Dimension [mm] Description
A 613 longueur totale
B 260 longueur de la chambre de combustion
C 240 hauteur extérieure de la chambre
D 230 largeur de la chambre (vue de face)
E 320 largeur totale du brûleur
F 350 hauteur totale du brûleur

Dimensions de montage E70 [mm]

Brûleur PellasX ECOS E70 - ouverture de montage
Repère Dimension [mm] Description
E 320 largeur totale du brûleur
G 260 largeur de l’ouverture de montage
H 290 diagonale de l’ouverture de montage
J 80 marge par rapport au bord de l’habillage
zestaw

Kit

Le kit comprend :

  • Brûleur Revo EC 16kW avec chambre de combustion rotative InCroX®
  • Régulateur S.Control
  • Alimentateur externe
